Gire o Sistema da Barra

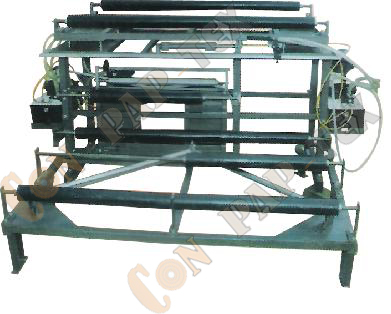

Barra da volta de CON-PAP-TEX com guiamento da Web:

Descrição geral e construção

  • os sistemas da barra de Turner do ar são projectados e fabricado para serir o detalhe dos clientes’, lá está a umas seis dimensões para o acesso de 90° ou os rendimentos 180°, com agrupamento das dimensões da Web.aplicação. Há seis tamanhos para 90 – entrada ou 180 – retorno, com as larguras da Web que variam de 100mm a 3 medidores, para a montagem horizontal ou vertical.
  • As unidades são construídas como os módulos autônomos ou de Bolton, completo com o nivelamento de cintas e o parafusamento abaixo dos furos. São projectados serir condições existentes da máquina e do local.
  • A estrutura é secção oca retangular com o canto especializado que apoia incorporando o mecanismo do ajuste fino e montando para as barras de Turner.
  • As barras são aço tubular com o cromo em forma de sino dos furos de ar, da terra, lustrado e o duro chapeado. O sopro do ar cria uma assistência do filme do ar à barra.
  • Escolhendo posições de montagem apropriadas, uma variedade de configurações podem ser obtidas para permitir uma escolha de exigências da entrada e da saída.
  • Os rolos do trajecto são normalmente de alumínio, equilibrado estaticamente ou dinâmicamente.
  • O ar para a flutuação exige 5 CFM pela largura da Web de 100mm em 10ins a 18ins W.G. segundo tensões da Web.
  • Directo dos fãs montado em cada barra de Turner pode ser fornecido na altura da fabricação (opção).  Para larguras estreitas da Web e flutuação de ar especial das aplicações os furos podem ser reduzidos usando ar comprimido ou ser arranjados como necessário.
  • A barra de giro é usada onde quer que uma volta 90 na direcção da Web é exigida, junto com algum ajuste do alinhamento da Web.
  • A barra de giro é instalada em um ângulo de 45 ao infeed e ao sentido outfeed da Web.
  • A Web enrola-se em torno da barra de giro 180 e sae-se do dispositivo de guiamento perpendicularmente à posição do infeed.
  • Para corrigir o trajecto da Web a barra de giro é movida ao mesmo tempo através do sentido outfeed (em outras palavras na linha do sentido do infeed) de acordo com o sinal de guiamento.
  • A fim evitar barras de giro do esforço material pode ser fornecida com uma conexão de ar opcional que ponha um coxim de ar protector entre a barra de giro e a Web.
